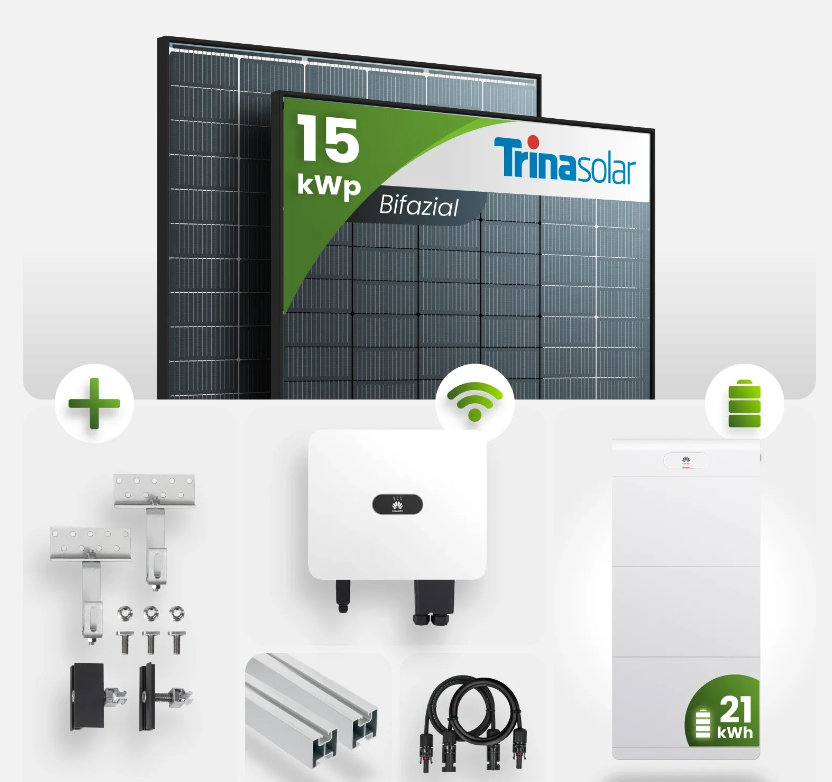

15 kWp PV-Anlage 36x Trina 430Wp Black Frame 21kW Speicher

Lieferumfang

• 36x Trina NEG9RC.27/430Wp Bifazial Black Frame
• 36x SILBERNE Aluminium-Schiene Solar Anlagen - 2,4 Meter
• 220x Hammerkopfschraube mit Sperrzahnmutter M10x25mm Edelstahl
• 16x Modulendklemme Klick ALU schwarz - 30mm
• 64x Modulmittelklemme Klick ALU schwarz 28-35mm
• 40x Solarkabel 6mm² H1Z2Z2-K schwarz (Meterware)
• 2x MC4-Buchse Male
• 2x MC4-Stecker Female
• 32x Classic Flachverbinder 4 Loch
• 95x Edelstahl 1.4016 Dachhaken für Solar - Photovoltaik
• 1x Huawei SUN2000-15K-MB0 Wechselrichter
• 3x Huawei LUNA2000-7-E1 Energy Storage Battery Module 6.9kWh
• 1x Huawei BMS LUNA2000-10KW-C1 DC/ Power Module
• 1x Smart Meter Huawei DTSU666-H 3ph 3x100A Sensoren

Huawei SUN2000-15K-MB0 Wechselrichter

Der Huawei MB0 Wechselrichter ist ein dreiphasiger Hybridwechselrichter. Er ist auch für den Einsatz in kommerziellen und industriellen Photovoltaikanlagen konzipiert und zeichnet sich durch hohe Effizienz, Zuverlässigkeit und intelligente Funktionen aus. Zudem hat er einige sehr hilfreiche Funktion, wie der KI-gestützte Schutz vor Lichtbogenbildung, die Lokalisierung von Fehlerlichtbogen zur schnelleren Behebung und noch viele weitere sinnvolle Eigenschaften.

Technische Daten
- Phase: 3
- MPP-Tracker: 2
- Empfohlene maximale PV-Leistung 22500 Wp
- Startspannung: 200 V
- Spannungsbereich: 410-800 V
- Kommunikation: RS485, WLAN
- Hoher Wirkungsgrad von bis zu 98,4%
- IP66 Wassergeschützt
- P max. AC 16500W
- Abmessungen 546x460x228mm
- Gewicht: 21kg
- Garantie: 10 Jahre

Photovoltaikmodul Trina NEG9RC.27/430Wp Bifazial Black Frame

- Bis zu 430 W Spitzenleistung, 22 % Modulwirkungsgrad mit High-Density-Zellverbindungstechnologie
- Multi-Busbar-Technologie für mehr Absorption, geringeren Serienwiderstand, verbesserte Stromableitung und erhöhte Zuverlässigkeit
- Geringere Montagekosten bei erhöhter Leistung und Effizienz
- Ausgezeichnete Beständigkeit gegen Feuer und bei schwierigen Umweltbedingungen
- 5.400 Pa Scheelast und 4.000 Pa Windlast (Testlasten)
- Hohe Kompatibilität mit verfügbaren Wechselrichtern, Optimierern und Montagesystemen
- Leichte Handhabung durch perfekte Größe und geringes Gewicht. Optimierte Transportkosten
- Flexible Installationslösungen für den Systemeinsatz

Technische Daten:
- Solarzellen: Monokristallin
- Zellanordnung: 144 Zellen
- Modulmaße: 1.762×1.134×30 mm
- Gewicht: 21,1 kg
- Glas: 1.6 mm, hochtransparentes, anti-reflexbeschichtetes hitzevorgespanntes Glas
- Rückseite: 1.6 mm, Hitzevorgespanntes Glas
- Verkapselungsmaterial: EVA/POE
- Rahmen: 30 mm eloxierte Aluminiumlegierung,Schwarz
- Anschlussdose: IP 68
- Kabel: Photovoltaikkabel: 4,0 mm²Querformat: 1.100/1.100 mm Hochformat: 280/350 mm*
- Stecker: TS4 / MC4 EVO2*

Montagesystem

Das Montagesystem besteht vollständig aus hochwertigen Edelstahl- und Aluminiumkomponenten.

Dachhaken aus Edelstahl verstellbar
- 1.4016 für Solar PV Photovoltaik/Solarthermie Anlagen
- 3-fach verstellbarer Dachhaken für 32 mm Lattung.
- Dachpfannen und einer Dachneigung ab 20° geeignet.

Aluminiumschiene 40x40mm 2,4m lang
Solarkabel 6mm² H1Z2Z2-K

Endklemmen Klick ALU schwarz
- Länge: 70mm
- Höhe: variabel für Module von 30-35mm Höhe

Mittelklemmen Klick ALU schwarz
- Länge: 70mm
- Höhe: variabel für Module von 28-35mm Höhe

Huawei LUNA2000-S1 - Speicherpaket

Technische Daten

• Batteriemodul Gewicht: 68 kg
• Batteriemodulkapazität: 6,9 kW
• Betriebsspannungsbereich: 1-Phasen System: 350 – 560 V / 3-Phasen System: 600 – 980 V
• Betriebstemperaturbereich: -20℃ to +55℃
• Display: SOC status indicator, LED indicator
• Hersteller: Huawei
• Kühlung: Natürliche Konvektion
• Leistungsmodul: LUNA2000-10KW-C1
• Leistungsmodul Abmessungen: 590 mm x 255 mm x 150 mm
• Leistungsmodul Gewicht: 68.0 kg
• Maximale Entladeleistung: 3,5 kW
• Rel. Luftfeuchtigkeit im Betrieb: 5%-95%
